Ersatzteile für Fireplace Acapulco Kaminofen

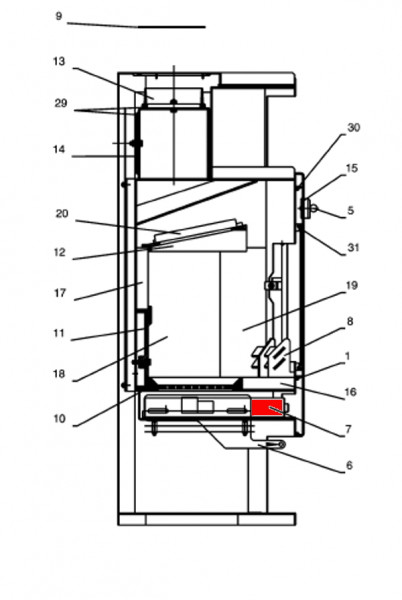

Original Aschekasten für den Kaminofen Fireplace Acapulco

Fireplace Acapulco Aschekasten Eckdaten:

• Aschebox, Auffangbehälter
• Position 7 in der Explosionszeichnung

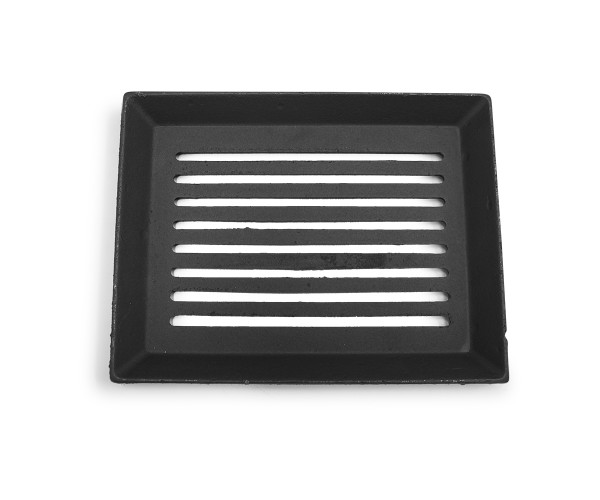

Original Ascherost für den Kaminofen Fireplace Acapulco

• nur für die Modelle wo sich der Aschekasten hinter der geschlossenen Tür befindet

Fireplace Acapulco Ascherost Eckdaten:

• Rost, Gussrost
• Maße (B/H/L) 317 mm x 30 mm x 235 mm
• Material Guss

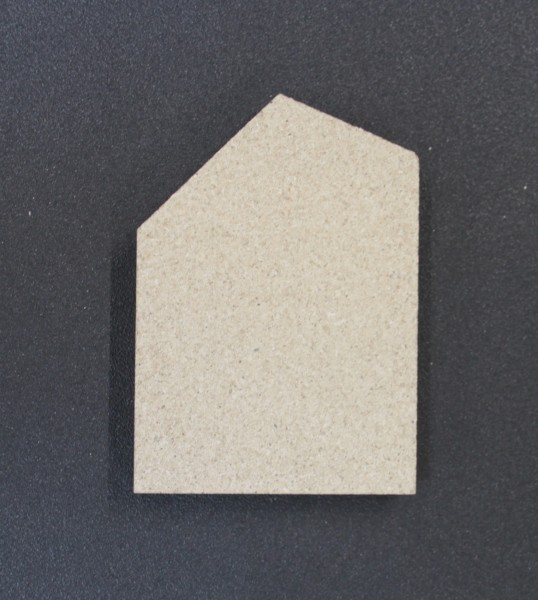

Original Bodenstein links vorne für den Kaminofen Fireplace Acapulco

• nur für die Modelle wo sich der Aschekasten hinter der geschlossenen Tür befindet

Fireplace Acapulco Bodenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 125 mm x 154/115 mm x 30 mm
• Material Vermiculite
• Form trapezförmig

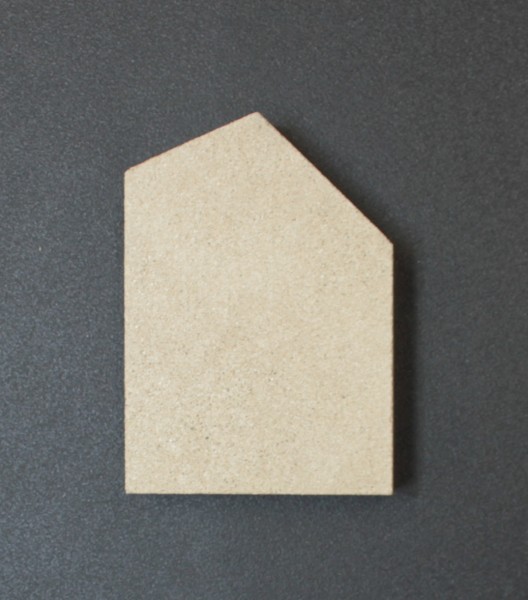

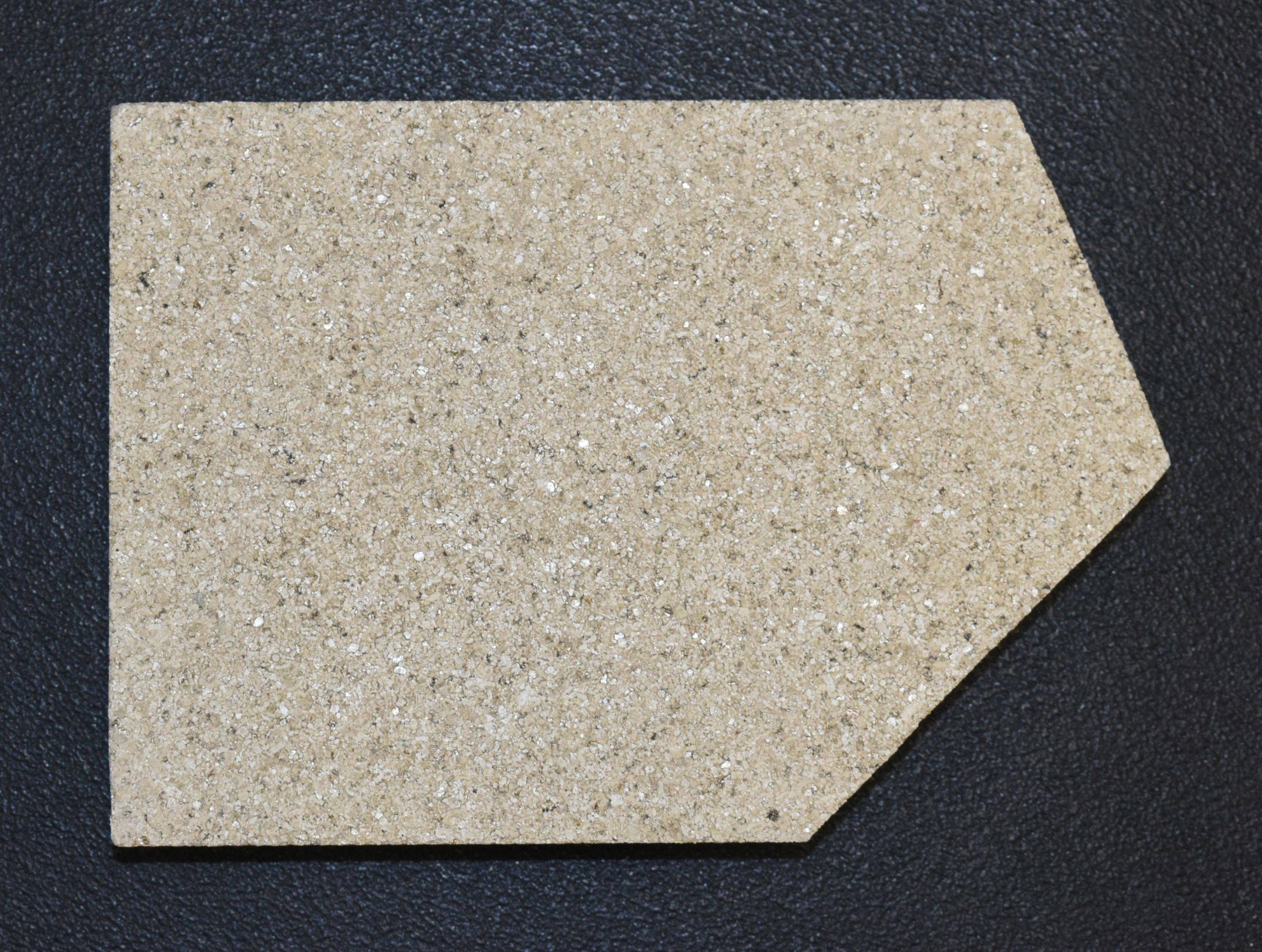

Original Bodenstein rechts vorne für den Kaminofen Fireplace Acapulco

• nur für die Modelle wo sich der Aschekasten hinter der geschlossenen Tür befindet

Fireplace Acapulco Bodenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 125 mm x 154/115 mm x 30 mm
• Material Vermiculite

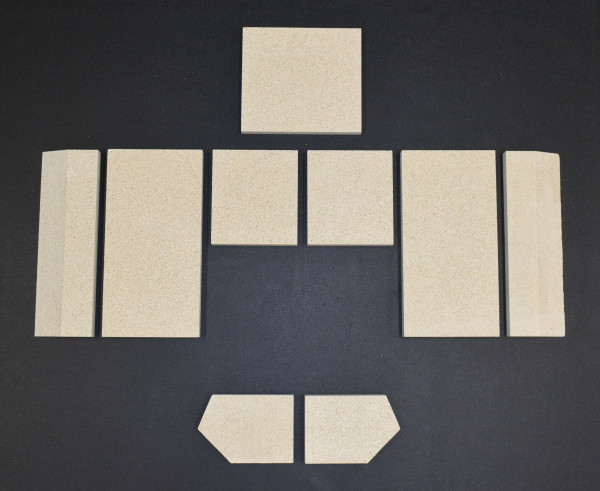

Original Feuerraumauskleidung für den Kaminofen Fireplace Acapulco

• 9-teiliges Set

Fireplace Acapulco Feuerraumauskleidung Eckdaten:

• 9 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Bodenstein links (125 x 115/154 x 30 mm), Bodenstein rechts (125 x 115/154 x 30 mm)
• Seitenstein links vorne (55/115 x 360 x 30 mm), Seitenstein rechts vorne (55/115 x 360 x 30 mm)
• Seitenstein links hinten (183 x 360 x 30 mm), Seitenstein rechts hinten (183 x 360 x 30 mm)
• Rückwandstein links oben (165 x 185 x 30 mm), Rückwandstein rechts oben (165 x 185 x 30 mm)
• Zugumlenkung (235 x 210 x 20 mm)

• der Ascherost, die Zugumlenkung Halterung sowie die Rückwandplatte unten sind nicht enthalten

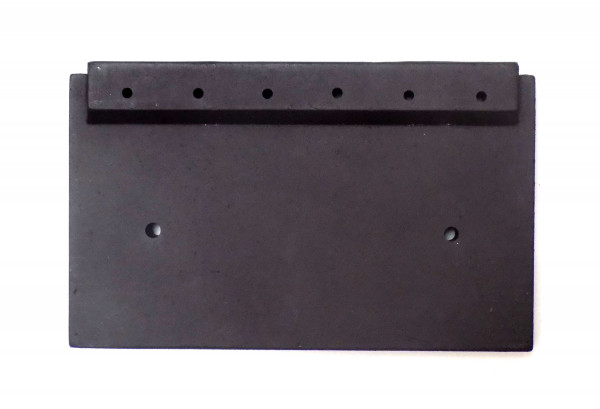

Original Rückwandplatte unten für den Kaminofen Fireplace Acapulco

Fireplace Acapulco Rückwandplatte unten Eckdaten:

• Gussplatte, Feuerraumplatte
• Maße (B/L/H) 328 mm x 195 mm x 40 mm
• Material Guss
• mit Tertiärluftführung (mehrfach gelocht)

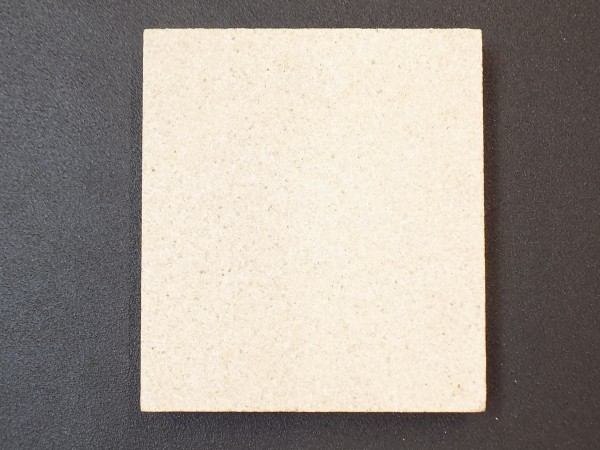

Original Rückwandstein oben links für den Kaminofen Fireplace Acapulco

• nur für die Modelle wo sich der Aschekasten hinter der geschlossenen Tür befindet

Fireplace Acapulco Rückwandstein oben links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/H/L) 165 mm x 30 mm x 183 mm
• Material Vermiculite

Original Rückwandstein oben rechts für den Kaminofen Fireplace Acapulco

• nur für die Modelle wo sich der Aschekasten hinter der geschlossenen Tür befindet

Fireplace Acapulco Rückwandstein oben rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/H/L) 165 mm x 30 mm x 185 mm
• Material Vermiculite
• Position 16 in der Explosionszeichnung

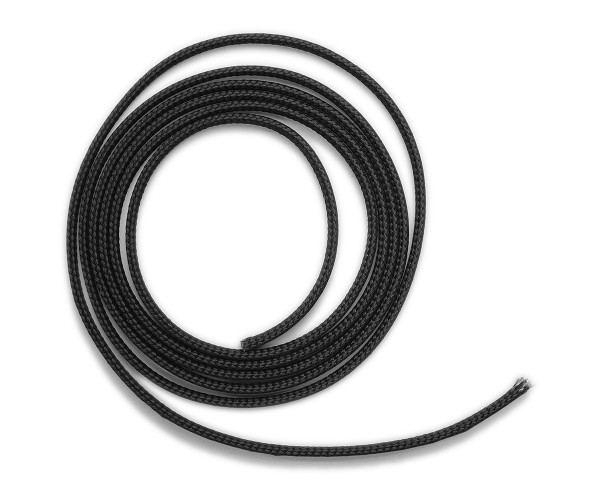

Scheibendichtung für den Kaminofen Fireplace Acapulco

Fireplace Acapulco Scheibendichtung Eckdaten:

• Dichtschnur, Dichtung
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

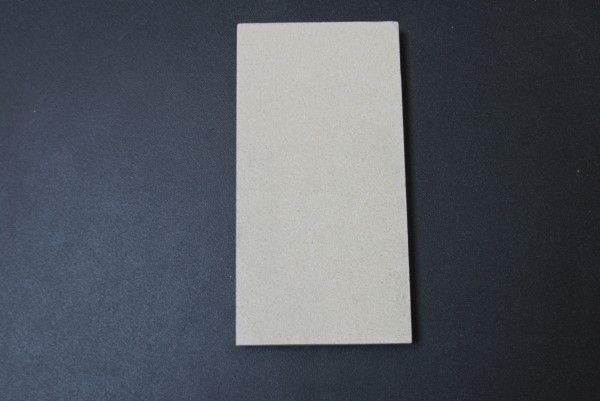

Original Seitenstein links hinten für den Kaminofen Fireplace Acapulco

• nur für die Modelle wo sich der Aschekasten hinter der geschlossenen Tür befindet.

Fireplace Acapulco Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 183 mm x 360 mm x 30 mm
• Material Vermiculite

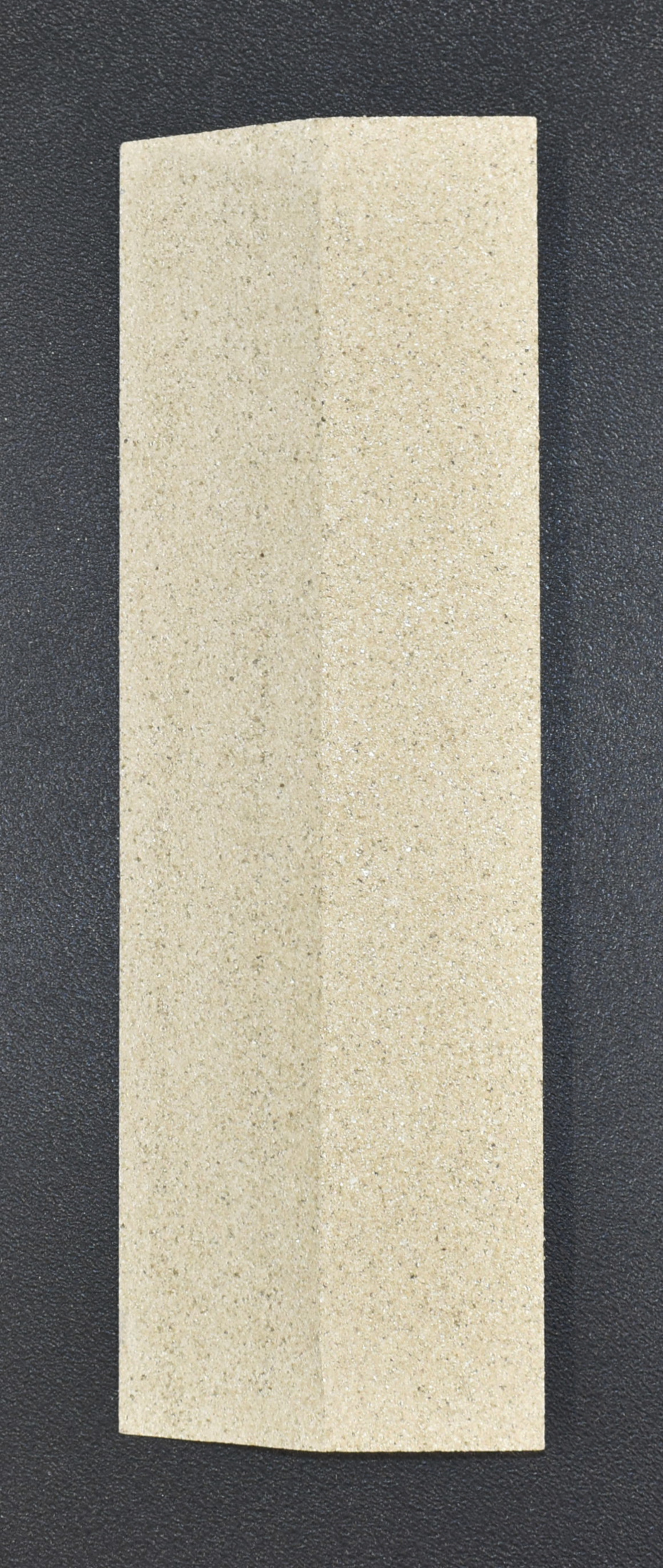

Original Seitenstein links vorne für den Kaminofen Fireplace Acapulco

• nur für die Modelle wo sich der Aschekasten hinter der geschlossenen Tür befindet.

Fireplace Acapulco Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 55/115 mm x 360 mm x 30 mm
• Material Vermiculite
• Position 18 in der Explosionszeichnung

Original Seitenstein rechts hinten für den Kaminofen Fireplace Acapulco

• nur für die Modelle wo sich der Aschekasten hinter der geschlossenen Tür befindet.

Fireplace Acapulco Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 183 mm x 360 mm x 30 mm
• Material Vermiculite

Original Seitenstein rechts vorne für den Kaminofen Fireplace Acapulco

• nur für die Modelle wo sich der Aschekasten hinter der geschlossenen Tür befindet.

Fireplace Acapulco Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 55/115 mm x 360 mm x 30 mm
• Material Vermiculite
• Position 18 in der Explosionszeichnung

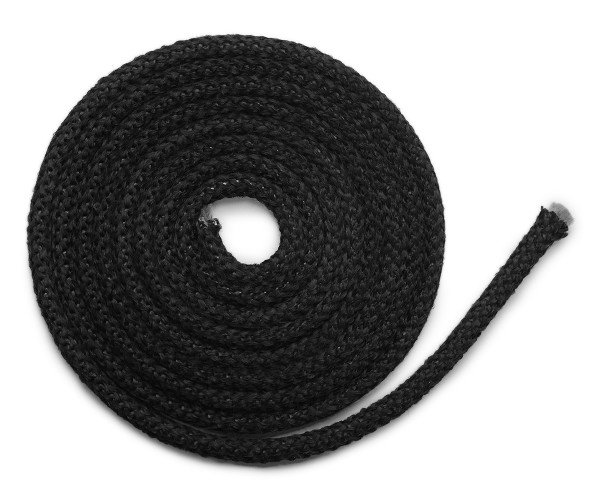

Türdichtung für den Kaminofen Fireplace Acapulco

• Für die Montage wird ein Kleber benötigt.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

Fireplace Acapulco Türdichtung Eckdaten:

• Türband, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 9 mm

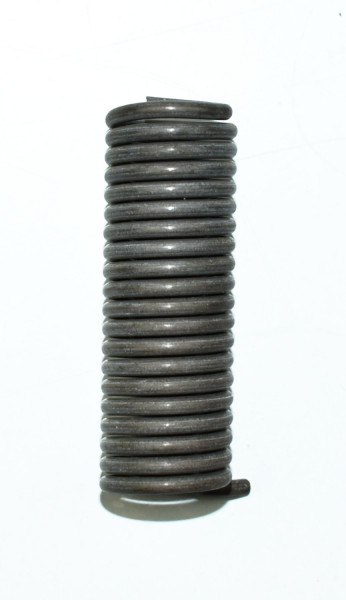

Original Türfeder rechts für den Kaminofen Fireplace Acapulco

Fireplace Acapulco Türfeder rechts Eckdaten:

• Heiztürfeder, Spannfeder
• Länge 4,6 cm
• Durchmesser 15 mm
• Material Metall

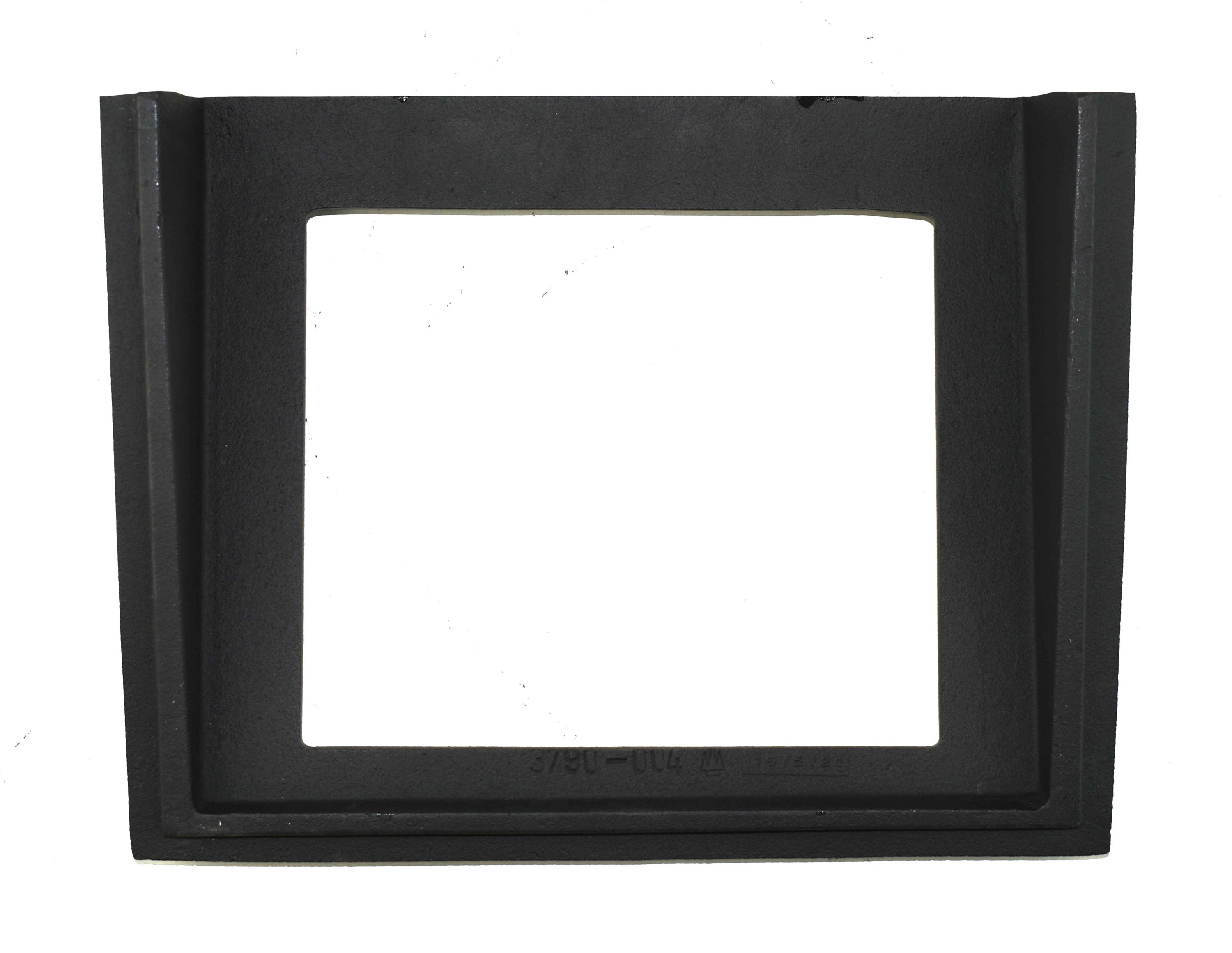

Original Halterung für Zugumlenkung für den Kaminofen Fireplace Acapulco

Fireplace Acapulco Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/H/L) 262 mm x 65/13 mm x 340 mm
• Material Stahl
• Position 19 in der Explosionszeichnung
