Ersatzteile für Fireplace Edam Kaminofen

Original Aschekasten für den Kaminofen Fireplace Edam

Fireplace Edam Aschekasten Eckdaten:

• Aschebox, Aschetresor
• Maße (B/L/H) 220 mm x 300 mm x 55 mm
• Material Metall
• Position 4 in der Explosionszeichnung

Original Ascherost für den Kaminofen Fireplace Edam

Fireplace Edam Ascherost Eckdaten:

• Rostgitter, Feuerraumrost
• Maße (B/H/L) 270 mm x 29 mm x 272 mm
• Material Guss

Original Feuerraumauskleidung für den Kaminofen Fireplace Edam

• 13-teiliges Set

Fireplace Edam Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links vorne unten (245 x 230 x 25 mm), Seitenstein rechts vorne unten (245 x 230 x 25 mm)
• Seitenstein links vorne oben (245 x 220/230 x 25 mm), Seitenstein rechts vorne oben (245 x 220/230 x 25 mm)
• Seitenstein links hinten unten (230 x 105 x 25 mm), Seitenstein rechts hinten unten (230 x 105 x 25 mm)
• Seitenstein links hinten oben (230 x 105 x 25 mm), Seitenstein rechts hinten oben (230 x 105 x 25 mm)
• Rückwandstein unten (230 x 180 x 25 mm), Rückwandstein oben (230 x 180 x 25 mm)
• Zugumlenkung unten (300 x 245 x 30 mm), Zugumlenkung mittig (325 x 95 x 20 mm)
• Zugumlenkung oben (170/323 x 97 x 20 mm)

• der Ascherost ist nicht enthalten

Original Rückwandstein oben für den Kaminofen Fireplace Edam

Fireplace Edam Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

Original Rückwandstein unten für den Kaminofen Fireplace Edam

Fireplace Edam Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

Scheibendichtung für den Kaminofen Fireplace Edam

Fireplace Edam Scheibendichtung Eckdaten:

• Glasdichtung, Glasband
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

Original Seitenstein links oben hinten für den Kaminofen Fireplace Edam

Fireplace Edam Seitenstein links oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein links oben vorne für den Kaminofen Fireplace Edam

Fireplace Edam Seitenstein links oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 245 mm x 220/230 mm x 25 mm
• Material Vermiculite

Original Seitenstein links unten hinten für den Kaminofen Fireplace Edam

Fireplace Edam Seitenstein links unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein links unten vorne für den Kaminofen Fireplace Edam

Fireplace Edam Seitenstein links unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 230 mm x 245 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts oben hinten für den Kaminofen Fireplace Edam

Fireplace Edam Seitenstein rechts oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein rechts oben vorne für den Kaminofen Fireplace Edam

Fireplace Edam Seitenstein rechts oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 245 mm x 220/230 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts unten hinten für den Kaminofen Fireplace Edam

Fireplace Edam Seitenstein rechts unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein rechts unten vorne für den Kaminofen Fireplace Edam

Fireplace Edam Seitenstein rechts unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 230 mm x 245 mm x 25 mm
• Material Vermiculite

Original Sichtscheibe für den Kaminofen Fireplace Edam

Fireplace Edam Sichtscheibe Eckdaten:

• Glasscheibe, Glaskeramik
• Maße (B/H/L) 303 mm x 4 mm x 467 mm
• Bogenlänge 336 mm
• Material Glas
• hitzebeständig

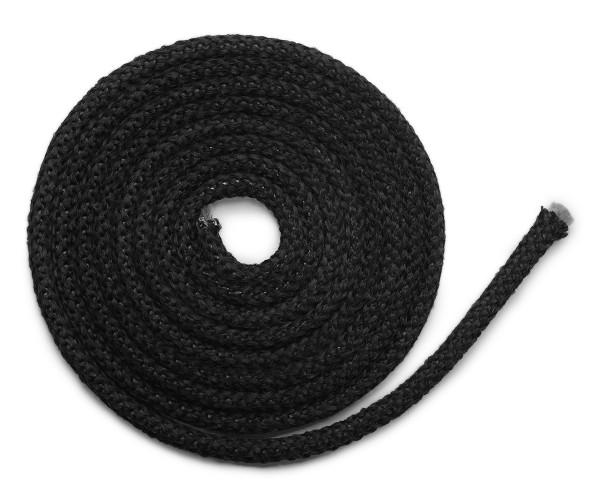

Türdichtung für den Kaminofen Fireplace Edam

• Für die Montage wird ein Kleber benötigt.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

Fireplace Edam Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 9 mm

Original Zugumlenkung mittig für den Kaminofen Fireplace Edam

Fireplace Edam Zugumlenkung mittig Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Vermiculitestein
• Maße (B/L/H) 325 mm x 98 mm x 20 mm
• Material Vermiculite

Original Zugumlenkung oben für den Kaminofen Fireplace Edam

Fireplace Edam Zugumlenkung oben Eckdaten:

• Prallplatte, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 170/320 mm x 97 mm x 20 mm
• Material Vermiculite
• Position 19 in der Explosionszeichnung

Original Zugumlenkung unten für den Kaminofen Fireplace Edam

Fireplace Edam Zugumlenkung unten Eckdaten:

• Prallplatte, Rauchumlenkung
• Vermiculitestein
• Maße (B/L/H) 300 mm x 245 mm x 30 mm
• Material Vermiculite
