Ersatzteile für Fireplace Fiume Kaminofen

Original Aschekasten für den Kaminofen Fireplace Fiume

Fireplace Fiume Aschekasten Eckdaten:

• Aschelade, Ascheschublade
• Maße (B/L/H) 240 mm x 297 mm x 57 mm

Original Ascherost für den Kaminofen Fireplace Fiume

Fireplace Fiume Ascherost Eckdaten:

• Ofenrost, Holzofenrost
• Maße (B/L/H) 324/373 mm x 278 mm x 30 mm
• Material Guss

Original Dichtung für Rauchrohrstutzen für den Kaminofen Fireplace Fiume

Fireplace Fiume Dichtung für Rauchrohrstutzen Eckdaten:

• Dichtband, Dichtungsschnur
• Flachdichtung
• Außendurchmesser 75 mm

Original Feuerraumauskleidung für den Kaminofen Fireplace Fiume K4712

• 7-teiliges Set

Fireplace Fiume K4712 Feuerraumauskleidung Eckdaten:

• Brennraumsteine, Vermiculitesteine

• Material Vermiculite
• Seitenstein links unten (270 x 230 x 25 mm), Seitenstein rechts unten (270 x 230 x 25 mm)
• Seitenstein links oben (270 x 140/230 x 25 mm), Seitenstein rechts oben (270 x 140/230 x 25 mm)
• Rückwandstein unten (353 x 229 x 25 mm), Rückwandstein oben (353 x 132 x 25 mm)
• Zugumlenkung (355/395 x 255 x 25 mm)
•

• Positionen in der Explosionszeichnung 28, 29, 30, 31, 32 und 33

Original Rückwandstein oben für den Kaminofen Fireplace Fiume

Fireplace Fiume Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 353 mm x 132 mm x 25 mm
• Material Vermiculite
• Position 30 in der Explosionszeichnung

Original Rückwandstein unten für den Kaminofen Fireplace Fiume

Fireplace Fiume Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 329/353 mm x 229 mm x 25 mm
• Material Vermiculite
• Position 29 in der Explosionszeichnung

Scheibendichtung für den Kaminofen Fireplace Fiume

Fireplace Fiume Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

Original Scheibenhalter für den Kaminofen Fireplace Fiume

Fireplace Fiume Scheibenhalter Eckdaten:

• Lieferumfang 1 Stück
• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 17/9 mm x 40 mm x 1 mm
• Material Metall

Original Scheibenhalter Set für den Kaminofen Fireplace Fiume

• 4-teiliges Set

Fireplace Fiume Scheibenhalter Eckdaten:

• Material Metall
• Maße 9/17 x 1 x 40 mm

Original Seitenstein links oben für den Kaminofen Fireplace Fiume

Fireplace Fiume Seitenstein links oben Eckdaten:

• Brennofenstein, Ofenstein
• Vermiculitestein
• Maße (B/L/H) 270 mm x 140/230 mm x 25 mm
• Material Vermiculite
• Position 32 in der Explosionszeichnung

Original Seitenstein links unten für den Kaminofen Fireplace Fiume

Fireplace Fiume Seitenstein links unten Eckdaten:

• Kaminofenstein, Brennofenstein
• Vermiculitestein
• Maße (B/L/H) 270 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 31 in der Explosionszeichnung

Original Seitenstein rechts oben für den Kaminofen Fireplace Fiume

Fireplace Fiume Seitenstein rechts oben Eckdaten:

• Feuerraumstein, Kaminofenstein
• Vermiculitestein
• Maße (B/L/H) 270 mm x 140/230 mm x 25 mm
• Material Vermiculite
• Position 33 in der Explosionszeichnung

Original Seitenstein rechts unten für den Kaminofen Fireplace Fiume

Fireplace Fiume Seitenstein rechts unten Eckdaten:

• Kaminofenstein, Brennofenstein
• Vermiculitestein
• Maße (B/L/H) 270 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 31 in der Explosionszeichnung

Original Sichtscheibe für den Kaminofen Fireplace Fiume

Fireplace Fiume Sichtscheibe Eckdaten:

• Ofenglas, Kaminscheibe
• Maße (B/L/H) 375 mm x 430 mm x 4 mm
• Material Glas
• Form rechteckig
• hitzebeständig

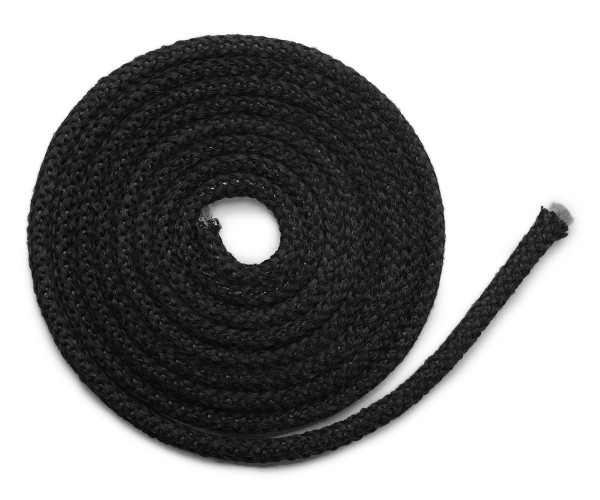

Türdichtung für den Kaminofen Fireplace Fiume

• Für die Montage wird ein Kleber benötigt.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

Fireplace Fiume Türdichtung Eckdaten:

• Türband, Holzofenschnur
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 9 mm

Original Türfeder oben für den Kaminofen Fireplace Fiume

Fireplace Fiume Türfeder oben Eckdaten:

• Spannfeder, Zugfeder
• Länge 4,6 cm
• Durchmesser 15 mm
• Material Metall
• Position 2 in der Explosionszeichnung

Original Türfeder unten für den Kaminofen Fireplace Fiume

Fireplace Fiume Türfeder unten Eckdaten:

• Spannfeder, Zugfeder
• Länge 4,8 cm
• Durchmesser 15 mm
• Material Metall
• Position 3 in der Explosionszeichnung

Original Zapfen unten für Feuerraumtür für den Kaminofen Fireplace Fiume K4712

Fireplace Fiume K4712 Zapfen unten für Feuerraumtür Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Material Metall
• Position 26 in der Explosionszeichnung

Original Zugumlenkung für den Kaminofen Fireplace Fiume

Fireplace Fiume Zugumlenkung Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Vermiculitestein
• Maße (B/L/H) 355/395 mm x 255 mm x 25 mm
• Material Vermiculite
• Position 28 in der Explosionszeichnung
