Ersatzteile für Fireplace Hamburg Kaminofen

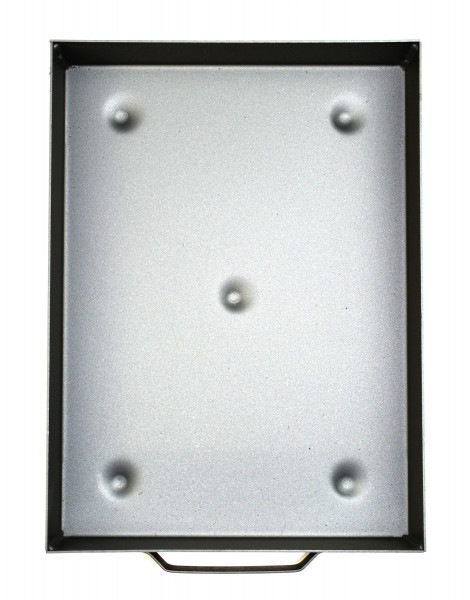

Original Aschekasten für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Aschekasten Eckdaten:

• Ascheschublade, Aschetresor
• Maße (B/L/H) 220 mm x 300 mm x 55 mm
• Material Metall
• Position 4 in der Explosionszeichnung

Original Ascherost für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Ascherost Eckdaten:

• Gussrost, Brennraumrost
• Maße (B/L/H) 270 mm x 272 mm x 29 mm
• Material Guss

Original Feuerraumauskleidung für den Kaminofen Fireplace Hamburg

• 13-teiliges Set

Fireplace Hamburg Feuerraumauskleidung Eckdaten:

• 13 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein vorne unten links (230 x 242 x 25 mm), Seitenstein vorne unten rechts (230 x 242 x 25 mm)
• Seitenstein vorne oben links (220/229 x 243 x 25 mm), Seitenstein vorne oben rechts (220/229 x 243 x 25 mm)
• Seitenstein hinten unten links (105 x 230 x 25 mm), Seitenstein hinten unten rechts (105 x 230 x 2 5mm)
• Seitenstein hinten oben links (105 x 230 x 25 mm), Seitenstein hinten oben rechts (105 x 230 x 25 mm)
• Rückwandstein unten (230 x 180 x 25 mm), Rückwandstein oben (230 x 180 x 25 mm)
• Zugumlenkung unten (310 x 197 x 30 mm), Zugumlenkung mittig (325 x 96 x 20 mm)
• Zugumlenkung oben (170/323 x 97 x 20 mm)

• der Ascherost ist nicht enthalten

Original Feuerraumtür für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Feuerraumtür Eckdaten:

• Ofentür, Tür vor dem Feuerraum
• hitzebeständig
• inklusive Sichtscheibe

Original Rückwandstein oben für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

Original Rückwandstein unten für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

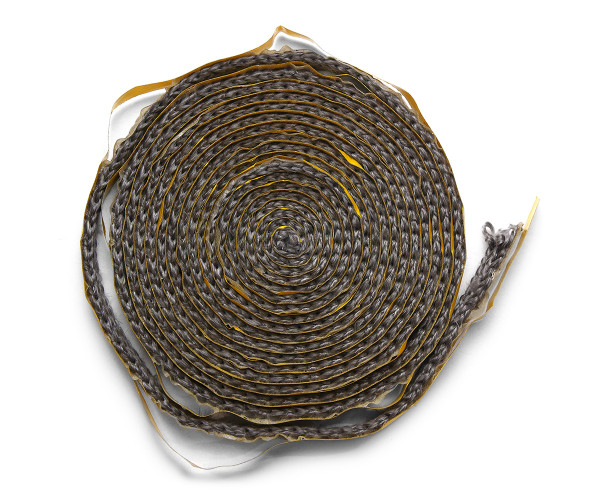

Scheibendichtung für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Scheibendichtung Eckdaten:

• Dichtschnur, Dichtung
• Flachdichtung
• Maße (B/H) 8 mm x 3 mm
• Länge 3,00 m
• selbstklebend

Original Seitenstein links oben hinten für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Seitenstein links oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein links vorne oben für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Seitenstein links vorne oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 243 mm x 220/229 mm x 25 mm
• Material Vermiculite

Original Seitenstein links unten hinten für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Seitenstein links unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein links unten vorne für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Seitenstein links unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 230 mm x 242 mm x 25 mm
• Material Vermiculite
• Position 24 in der Explosionszeichnung

Original Seitenstein rechts oben hinten für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Seitenstein rechts oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 21 in der Explosionszeichnung

Original Seitenstein rechts oben vorne für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Seitenstein rechts oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 243 mm x 220/229 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts unten hinten für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Seitenstein rechts unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts unten vorne für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Seitenstein rechts unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 230 mm x 242 mm x 25 mm
• Material Vermiculite
• Position 24 in der Explosionszeichnung

Original Seitenverkleidung rechts unten Speckstein für den Kaminofen Fireplace Hamburg

• Bei diesem Artikel kann die Struktur und Farbe von der Abbildung bzw. von der Struktur und Farbe des bisher verbauten Artikels abweichen. Aus diesem Grund ist eine Auftragsstornierung bzw. Reklamation aufgrund von Abweichungen bei der Farbe und Struktur des Artikels nicht möglich.

Fireplace Hamburg Seitenverkleidung rechts unten Eckdaten:

• Seitenplatte, Sichtblende
• Material Speckstein

Original Sichtscheibe für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Sichtscheibe Eckdaten:

• Glasscheibe, Glaskeramik
• Maße (B/L/H) 330 mm x 470 mm x 4 mm
• Bogenlänge 347 mm
• Material Glas
• Form gebogen

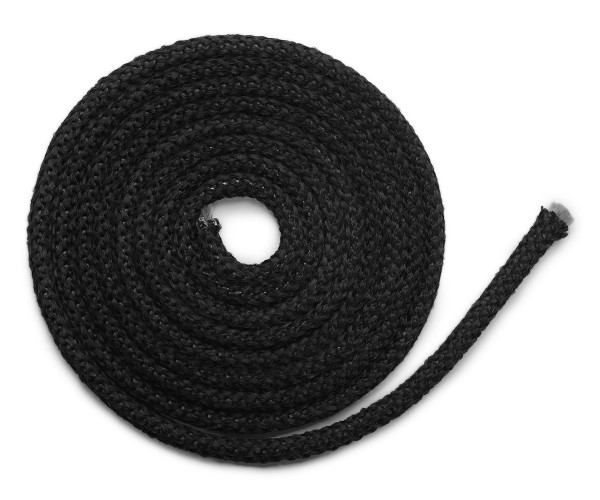

Türdichtung für den Kaminofen Fireplace Hamburg

• Für die Montage wird ein Kleber benötigt.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

Fireplace Hamburg Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 9 mm

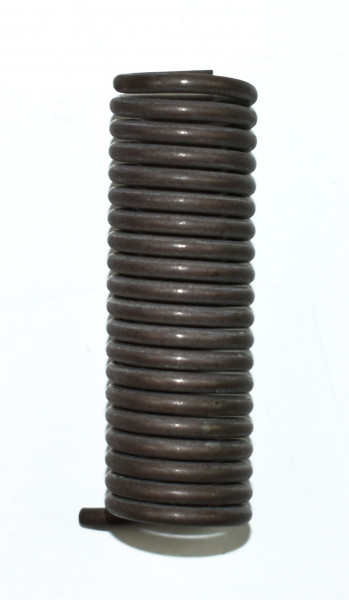

Original Türfeder links für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Türfeder links Eckdaten:

• Spannfeder, Zugfeder
• Länge 4,8 cm
• Durchmesser 15 mm
• Material Metall
• Position 3 in der Explosionszeichnung

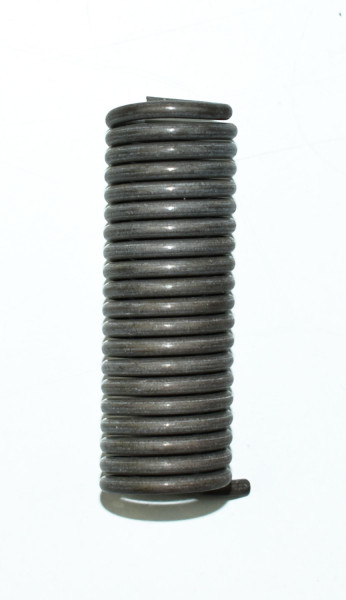

Original Türfeder oben für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Türfeder oben Eckdaten:

• Heiztürfeder, Zugfeder
• Länge 4,6 cm
• Durchmesser 15 mm
• Material Metall
• Position 2 in der Explosionszeichnung

Original Zapfen oben für Feuerraumtür Scharnier oben für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Zapfen oben für Feuerraumtür Scharnier oben Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

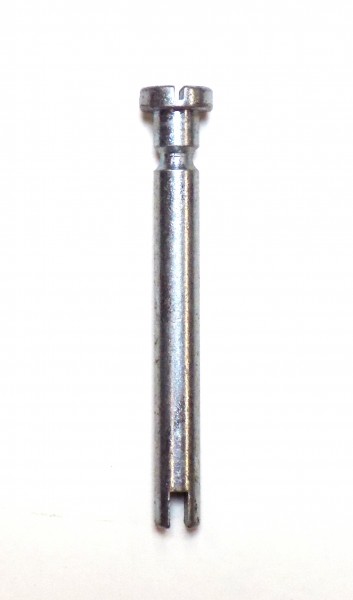

Original Zapfen unten für Feuerraumtür Scharnier unten für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Zapfen unten für Feuerraumtür Scharnier unten Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

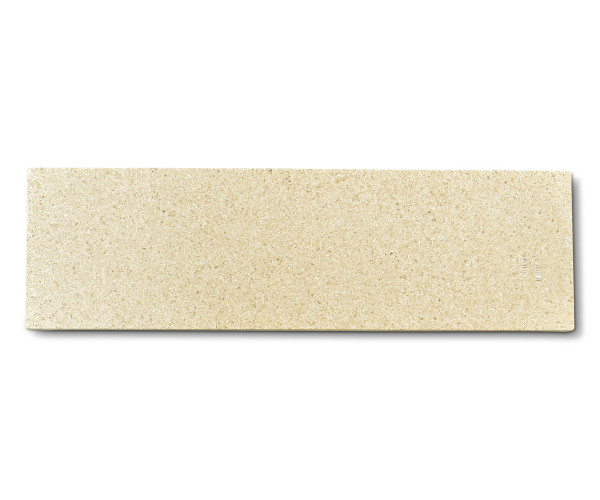

Original Zugumlenkung mittig für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Zugumlenkung mittig Eckdaten:

• Prallplatte, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 325 mm x 96 mm x 20 mm
• Material Vermiculite
• Position 20 in der Explosionszeichnung

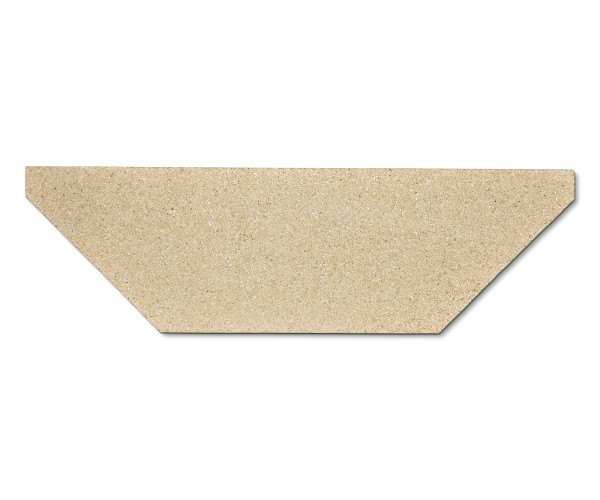

Original Zugumlenkung oben für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Zugumlenkung oben Eckdaten:

• Umlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 170/320 mm x 97 mm x 20 mm
• Material Vermiculite
• Position 19 in der Explosionszeichnung

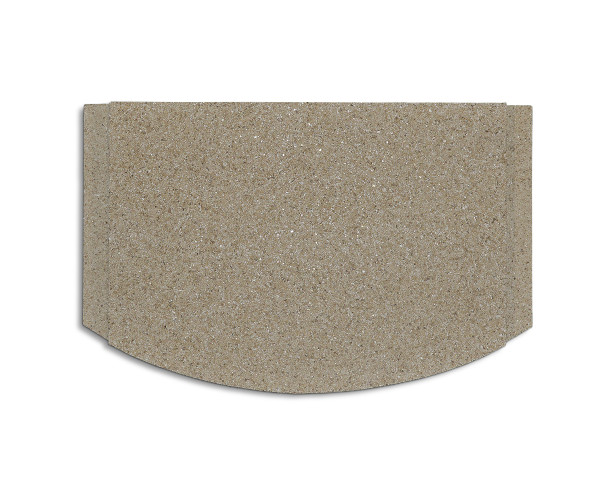

Original Zugumlenkung unten für den Kaminofen Fireplace Hamburg

Fireplace Hamburg Zugumlenkung unten Eckdaten:

• Umlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 310 mm x 197 mm x 30 mm
• Material Vermiculite
• Position 21 in der Explosionszeichnung
