Ersatzteile für Fireplace Atlas Kaminofen

Original Ascherost für den Kaminofen Fireplace Atlas

Fireplace Atlas Ascherost Eckdaten:

• Brennraumrost, Feuerraumrost
• Maße (B/H/L) 325 mm x 30 mm x 300 mm
• Material Guss

Original Feuerraumauskleidung für den Kaminofen Fireplace Atlas

• Bei dieser Auskleidung liegt die Zugumlenkung unten auf einem Halterahmen

• 14-teiliges Set

Fireplace Atlas Feuerraumauskleidung Eckdaten:

• 14 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links vorne unten (84 x 315 x 30 mm), Seitenstein rechts vorne unten (84 x 315 x 30 mm)
• Seitenstein links vorne oben (84 x 315 x 30 mm), Seitenstein rechts vorne oben (84 x 315 x 30 mm)
• Seitenstein links hinten unten (290 x 315 x 30 mm), Seitenstein rechts hinten unten (290 x 315 x 30 mm)
• Seitenstein links hinten oben (290 x 315 x 30 mm), Seitenstein rechts hinten oben (290 x 315 x 30 mm)
• Rückwandstein unten (290 x 315 x 30 mm), Rückwandstein mittig (290 x 175 x 30 mm)
• Rückwandstein oben (290 x 175 x 30 mm)
• Zugumlenkung unten (300 x 255 x 20 mm), Zugumlenkung mittig (370/403 x 114 x 20 mm)
• Zugumlenkung oben (339/370 x 114 x 20 mm)

Original Rückwandstein mittig für den Kaminofen Fireplace Atlas

Fireplace Atlas Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 290 mm x 168/175 mm x 30/50 mm
• Material Vermiculite

Original Rückwandstein oben für den Kaminofen Fireplace Atlas

Fireplace Atlas Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 290 mm x 168/175 mm x 30/50 mm
• Material Vermiculite

Original Rückwandstein unten für den Kaminofen Fireplace Atlas

Fireplace Atlas Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 290 mm x 315 mm x 30 mm
• Material Vermiculite

Scheibendichtung für den Kaminofen Fireplace Atlas

Fireplace Atlas Scheibendichtung Eckdaten:

• Glasdichtung, Glasband
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

Original Seitenstein links hinten oben für den Kaminofen Fireplace Atlas

Fireplace Atlas Seitenstein links hinten oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 290 mm x 315 mm x 30 mm
• Material Vermiculite

Original Seitenstein links hinten unten für den Kaminofen Fireplace Atlas

Fireplace Atlas Seitenstein links hinten unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 290 mm x 315 mm x 30 mm
• Material Vermiculite

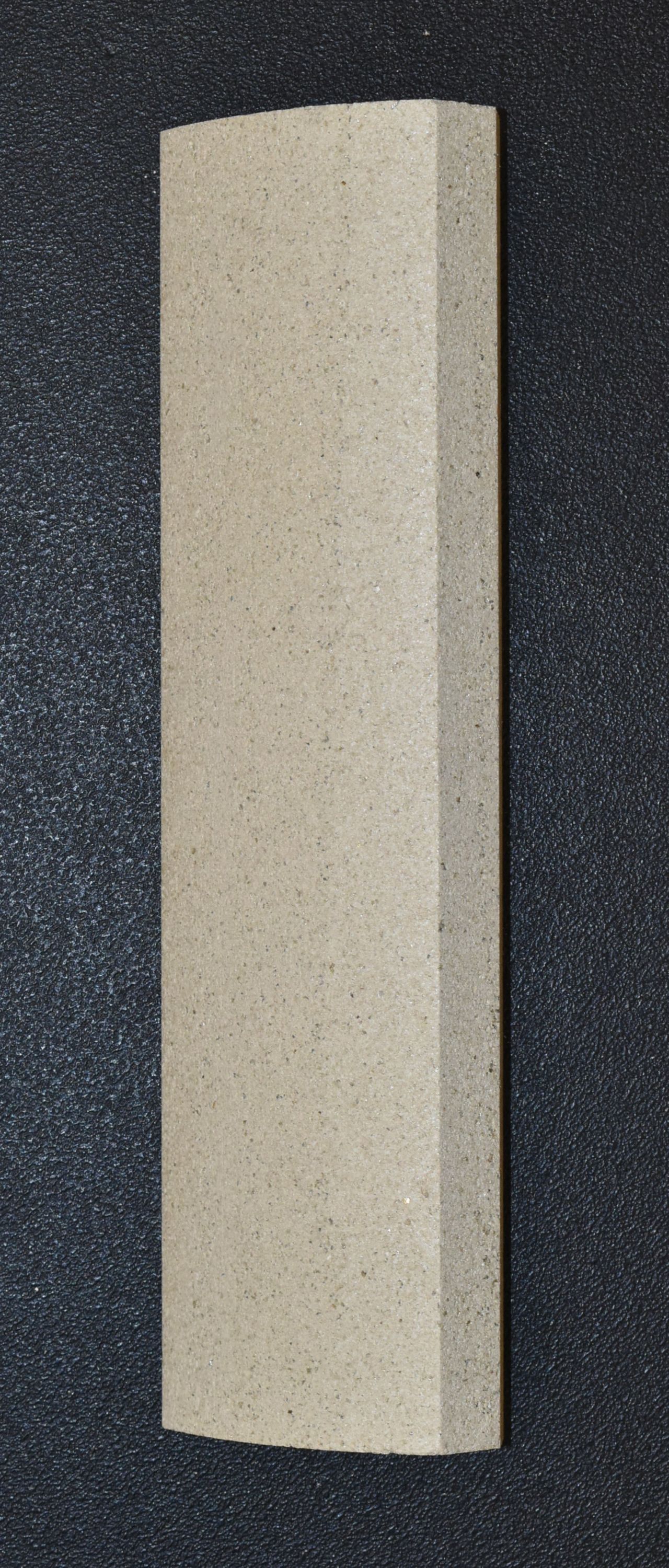

Original Seitenstein links vorne oben für den Kaminofen Fireplace Atlas

Fireplace Atlas Seitenstein links vorne oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 84 mm x 315 mm x 30 mm
• Material Vermiculite

Original Seitenstein links vorne unten für den Kaminofen Fireplace Atlas

Fireplace Atlas Seitenstein links vorne unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 84 mm x 315 mm x 30 mm
• Material Vermiculite

Original Seitenstein rechts hinten oben für den Kaminofen Fireplace Atlas

Fireplace Atlas Seitenstein rechts hinten oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 290 mm x 315 mm x 30 mm
• Material Vermiculite

Original Seitenstein rechts hinten unten für den Kaminofen Fireplace Atlas

Fireplace Atlas Seitenstein rechts hinten unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 290 mm x 315 mm x 30 mm
• Material Vermiculite

Original Seitenstein rechts vorne oben für den Kaminofen Fireplace Atlas

Fireplace Atlas Seitenstein rechts vorne oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 84 mm x 315 mm x 30 mm
• Material Vermiculite

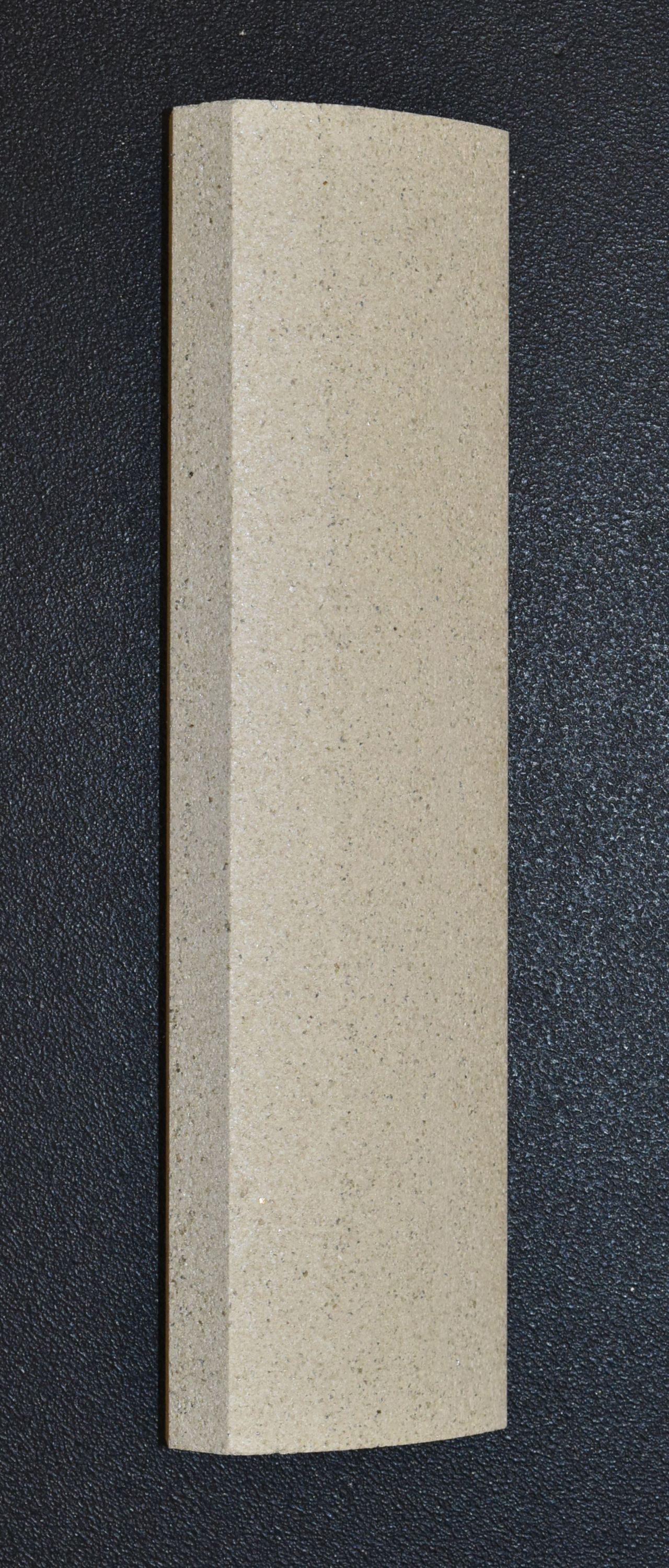

Original Seitenstein rechts vorne unten für den Kaminofen Fireplace Atlas

Fireplace Atlas Seitenstein rechts vorne unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 84 mm x 315 mm x 30 mm
• Material Vermiculite

Original Stehrost für den Kaminofen Fireplace Atlas

Fireplace Atlas Stehrost Eckdaten:

• Rostreling, Aschefang
• Material Guss

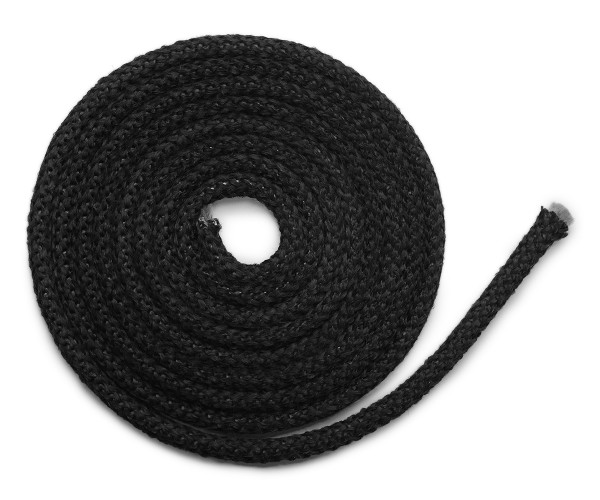

Türdichtung für den Kaminofen Fireplace Atlas

• Für die Montage wird ein Kleber benötigt.

Fireplace Atlas Türdichtung Eckdaten:

• Türband, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 9 mm
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

Original Türfeder oben für den Kaminofen Fireplace Atlas

Fireplace Atlas Türfeder oben Eckdaten:

• Heiztürfeder, Spannfeder
• Länge 4,6 cm
• Durchmesser 15 mm
• Material Metall
• Position 2 in der Explosionszeichnung

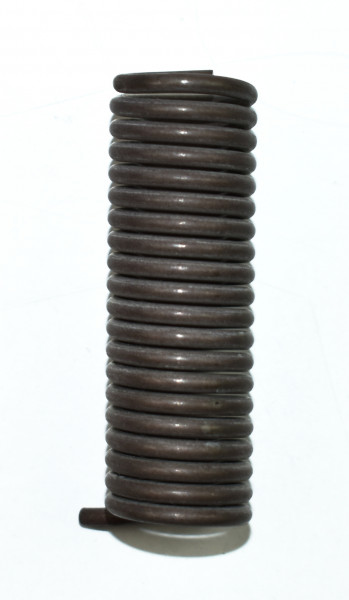

Original Türfeder unten für den Kaminofen Fireplace Atlas

Fireplace Atlas Türfeder unten Eckdaten:

• Heiztürfeder, Spannfeder
• Länge 4,8 cm
• Durchmesser 15 mm
• Material Metall
• Position 3 in der Explosionszeichnung

Original Zapfen oben für Feuerraumtür Scharnier oben für den Kaminofen Fireplace Atlas

Fireplace Atlas Zapfen oben für Feuerraumtür Scharnier oben Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

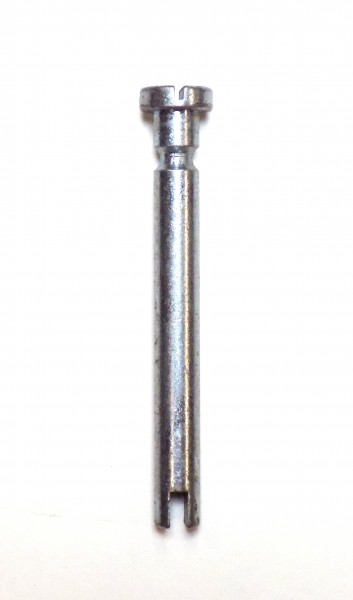

Original Zapfen unten für Feuerraumtür Scharnier unten für den Kaminofen Fireplace Atlas

Fireplace Atlas Zapfen unten für Feuerraumtür Scharnier unten Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

Original Halterung für Zugumlenkung für den Kaminofen Fireplace Atlas

Fireplace Atlas Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/H/L) 269 mm x 25 mm x 302/350 mm
• Material Guss

Original Zugumlenkung mittig für den Kaminofen Fireplace Atlas

Fireplace Atlas Zugumlenkung mittig Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Vermiculitestein
• Maße (B/L/H) 370/403 mm x 114 mm x 20 mm
• Material Vermiculite

Original Zugumlenkung oben für den Kaminofen Fireplace Atlas

Fireplace Atlas Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Vermiculitestein
• Maße (B/L/H) 339/370 mm x 114 mm x 20 mm
• Material Vermiculite

Original Zugumlenkung unten für den Kaminofen Fireplace Atlas

Fireplace Atlas Zugumlenkung unten Eckdaten:

• Prallplatte, Rauchumlenkung
• Vermiculitestein
• Maße (B/L/H) 300 mm x 255 mm x 20 mm
• Material Vermiculite
